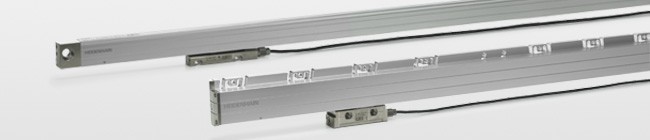

Encodere liniare pentru mașini unelte cu comandă numerică

Encoderele liniare de la HEIDENHAIN pentru mașini unelte cu comandă numerică pot fi utilizate aproape oriunde. Ele sunt ideale pentru mașini sau alte echipamente ale căror axe de avans se deplasează comandat – ca de exemplu pentru mașini de frezat, centre de prelucrare, bohrwerkuri, strunguri și mașini de rectificat. Comportamentul dinamic benefic al encoderelor liniare, viteza mare de deplasare permisă și accelerarea pe direcția de măsurare le predestinează pentru utilizare la axe convenționale cu o dinamică foarte mare cât și pentru acționare directă.

Encodere liniare cu carcasa cu sectiune mică

Encoderele liniare cu carcasă cu secțiune mică sunt construite pentru utilizarea lor în zone unde spațiul este limitat. Lungimi de măsură mari și încărcări mari datorită accelerării sunt posibile prin folosirea șinelor de montaj respectiv a bridelor de fixare.

Clasa de precizieLungimea de măsurare  MLSemnale incrementale Perioada semnaluluiValori de poziție absoluteTip
Encodere liniare absolute pentru aplicații Safety±5 μm
±3 μm
de la 70 mm până la 2040 mm-EnDat 2.2/22
DQ 01
LC 415
LC 495 S
Măsurarea absolută a poziției
• Bandă gradată de sticlă
±5 μm
±3 μm
de la 70 mm până la 2040 mm

-EnDat 2.2/22
EnDat 2.2/02
DQ 01
Fanuc 05
Mit 03-04

LC 415

LC 485

LC 495 S
LC 495 F
LC 495 M

Encodere liniare incrementale cu repetabilitate ridicată
• Bandă gradată de oțel
• Perioada semnalului mică
±5 μm
±3 μm
de la 50 mm până la 1220 mm1 Vvv; 4 μm-LF 485
Măsurarea incrementale a poziției
• Bandă gradată de sticlă
±5 μm
±3 μm
de la 70 mm până la 2040 mm1 Vvv; 20 μm
TTL; până la 1 μm
-
-
LS 487
LS 477

Encodere liniare cu carcasa cu secțiune mare

Encoderele liniare cu carcasa cu secțiune mare sunt caracterizate prin construcția lor deosebit de robustă, rezistența mare la vibrații și lungimi de măsurare mari.CCapul de citire este format dintr-un car de citire și un bloc de montaj care sunt legate între ele cu o așa zisă „sabie“ oblică care asigură același grad de protecție IP la montaj cu capul de citire în jos sau cu așezare în poziția culcată.

Clasa de precizie Lungimea de măsurare MLSemnale incrementale
Perioada semnalului
Valori de poziție absoluteTip
Absolute Linear Encoders for Safety-Related Applications±5 μm
±3 μm
de la 140 mm până la 4240 mm- EnDat 2.2/22
DQ 01
LC 115
LC 195 S
Absolute position measurement
• Glass scale
±5 μm
±3 μm
de la 140 mm până la 4240 mm-EnDat 2.2/22
EnDat 2.2/02
DQ 01
Fanuc 05
Mit 03-04
LC 115
LC 185
LC 195 S
LC 195 F
LC 195 M
Absolute position measurement for large measuring lengths
• Steel scale tape
±5 μmde la 4240 mm până la 28040 mm-
1 Vvv; 40 μm
EnDat 2.2/22
EnDat 2.2/02
LC 211
LC 281
Incremental linear measurement with very high repeatability
• Steel scale
• Small signal period
±3 μm
±2 μm
de la 140 mm până la 1240 mm1 Vpvv; 4 μm-LF 185
Incremental linear measurement
• Glass scale
±5 μm
±3 μm
de la 140 mm până la 3040 mm1 Vvv; 20 μm
TTL; până la 1 μm
-
-
LS 187
LS 177
Incremental linear measurement for large measuring lengths
• Steel scale tape
±5 μmde la 4240 mm de la 440 mm până la 30040 mm
până la 72040 mm la cerere
1 Vvv; 40 μm-LB 382 - dintr-o bucată
LB 382 - multisection
