Encodere liniare pentru mașini unelte fără comandă numerică

Pentru aplicațiile tipice pentru mașini unelte cu acționare manuală ca frezări sau strunjiri, pasul de măsurare de 10 µm sau 5 µm este suficient. Astfel de pași de măsurare sunt dați de encoderele liniare din seria LS 300 și LS 600 cu clasă de precizie de +/- 10 µm pe metru.

Clasa de precizieLungimea de măsurareSemnale incrementale Perioada semnaluluiTip
Profil mic±10 μmde la 70 mm până la 1040 mm1 Vvv; 20 μmLS 388C
±10 μmde la 70 mm până la 1040 mmTTL, 20 μmLS 328C

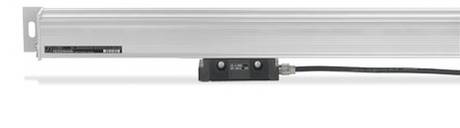

Profil mare±10 μmde la 140 mm până la 3040 mm1 Vvv; 20 μmLS 688C
±10 μmde la 140 mm până la 3040 mmTTL, 20 μmLS 628C

Encoder incremental liniar LS 1679 cu ghidaj cu bile integrat

LS 1679 a fost proiectat special pentru prese abkant. Motivele pentru care rigla este foarte precisă și pentru repetabilitatea ridicată sunt banda gradată de sticlă precisă și lăgăruirea proprie de calitate ridicată. Lăgăruirea proprie precisă este și foarte robustă datorită oțelului din care sunt făcute ghidajul și bilelele. Pentru montarea be batiul mașini sunt disponibile mai multe variante, unde cuplajul cu bilă oferă mai multe grade de libertate. Pe lângă varianta standard cu pas de măsurare de 5 µm mai există și varianta cu 1 µm. Pentru montajul perfect pe cele două coloane C există variante cu ieșirea cablului în stânga sau în dreapta.

Clasa de precizieLungimea de măsurareSemnale incrementale
Perioada semnalului
Tip
Bandă gradată din sticlă, gravată cu procedeul DIADUR±10 μmde la 70 mm până la 470 mmTTL; 20 μmLS 1679
