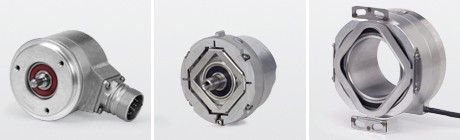

Traductoare de rotaţie cu lagăr integrat

Traductoarele de rotaţie din seria ERN, ECN și EQN cu lăgăruire proprie și cuplaj fixat pe stator se caracterizează printr-un montaj simplu și dimensiuni mici. Domeniu posibil de aplicaţie este de la teme simple de măsurare la controlul poziţiei și al turaţiei la motoare electrice. Axul găurit străpuns al acestor traductoare se montează și se fixează direct pe axul care trebuie măsurat.

Traductoarele de rotaţie ROD, ROC și ROQ sunt cu lăgăruire proprie și capsulate. Sunt robuste și au o construcţie compactă. Cuplarea acestor traductoare cu axul de antrenare sal la broșă se realizează printr-un cuplaj separat care face legătura între cele 2 axe. Acest cuplaj preia deplasările axiale și erorile de aliniere dintre traductor și axul de antrenare.

Traductoare cu lăgăruire proprie și cuplaj pe stator

Seria

Caracteristici

ExN 1000

Rotary Encoders

  • construcţie miniaturală
  • ax cu găură înfundată
  • diametrul exterior al carcasei: 35 mm

ExN 400

Rotary Encoders

  • construcţie compactă
  • standard industrial pentru dimensiuni și semnal de ieșire
  • diametrul exterior al carcasei: 58 mm

ExN 100

Rotary Encoders

  • pentru diametre mari ale axului
  • ax găurit străpuns cu diametrul interior D: 20 mm, 25 mm, 38 mm, 50 mm
  • diametrul exterior al carcasei: 87 mm

ExN 1100

Encoders for Servo Drives

  • traductor pentru montarea în motoare electrice
  • construcţie miniaturală
  • ax găurit străpuns cu diametrul interior 6 mm
  • diametrul exterior al carcasei: 36,5 mm

ExN 1300

Encoders for Servo Drives

  • traductor pentru montarea în motoare electrice
  • ax cu conicitate de 1:10 cu diametrul funcţional de 9,25 mm pentru o cuplare foarte rigidă
  • diametrul exterior al carcasei 58 mm
  • cuplajul pe stator se pretează la găuri de fixare cu diametru interior de 65 mm

Traductoare cu lăgăruire proprie și cuplaj separat pe ax

Seria

Caracteristici

ROC/ROQ/ROD 400

Rotary Encoders

  • standard industrial pentru dimensiuni și semnal de ieșire
  • montaj cu flanșă sincro sau cu flanșă de blocare
  • ax 6 mm (flanșă sincro), 10 mm (flanșă de blocare)

ROD 1000

Rotary Encoders

  • construcţie miniaturală
  • montare cu flanșă sincro
  • diametrul axului 4 mm
  • diametrul exterior al carcasei: 36,5 mm
