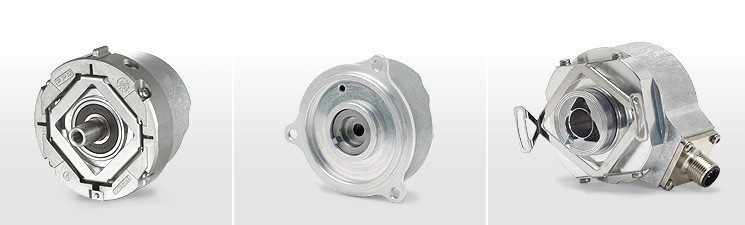

HEIDENHAIN rotary encoder

Măsurări unghiuri cu traductoare de rotaţie

Variante de montare

La traductoare de rotaţie cu lăgăruire proprie și cu cuplaj pe stator, discul gradat al traductorului  este legat direct cu axul care trebuie măsurat. Unitatea de citire este ghidată faţă de ax cu ajutorul unor rulmenţi cu bile și este susţinută de cuplajul pe stator. Cuplajul trebuie să preia. La accelerări unghiulare,  doar momentele de torsiune  apărute ca urmare a frecării din rulmenţi-prin aceasta abaterile de măsurare statice și dinamice sunt minimizate. Mai mult de atât cuplajul montat pe stator compensează abaterile axului de antrenare. Alte avantaje ale cuplei pe stator sunt:

  • Montaj simplu
  • Lungime totală mică
  • Frecvenţă proprie a cuplajului ridicată
  • Este posibil și cu ax găurit străpuns

Traductoarele de rotaţie cu lăgăruire proprie, care sunt concepute pentru cuplaj separat pe ax, au axul plin. Cuplele recomandate pentru cuplarea la axul care trebuie măsurat compensează toleranţele axiale și radiale. Traductoarele de rotaţie cu cuplaj pe ax pot lucra la o turaţie mai mare.

Traductoarele de rotaţie fără lăgăruire proprie lucreză fără frecare. Ambele componente capul de citire și tamburul, banda sau segmentul de tambur se reglează una faţă de alta la montajul pe mașină. Avantajele sunt:

  • Diametrul mare al axului găurit străpuns (diametrul interior al tamburului)
  • Pentru turaţii mari
  • Nu necesită un moment de pornire suplimentar
