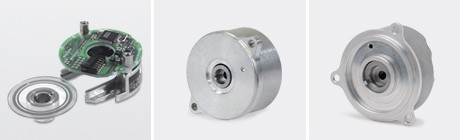

Traductoare de rotaţie fără lagăr integrat

O influenţă mare asupra preciziei totale, la traductorele rotative fără lagăr integrat, o au montajul și reglarea capului de citire. O influenţă deosebită o au montarea excentrică și bătaia radială a axului de măsurat.

Traductoarele inductive rotative ECI/EQI 1300 sunt compatibile mecanic cu encoderele fotoelectrice ExN 1300: Axul este fixat cu un șurub central. Statorul traductorului este fixat cu ajutorul unui șurub axial în locașul de centrare.

Cu encoderele rotative din seria ECI 4000 / EBI 4000 HEIDENHAIN completează programul existent de encodere de poziție inductive. Amândouă variantele sunt encodere modulare fără lăgăruire proprie, cu dimensiunea găurii din ax de 90 mm. Se pot utiliza foarte bine în aplicații cu motoare torque și la motoare cu ax găurit folosite la antrenare și/sau automatizare.

Traductoarele fotoelectrice modulare ERO de la HEIDENHAIN sunt compuse dintr-un  segment de disc gradat cu centrare și un cap de citire. Sunt utilizate pentru montare în spaţii mici și pentru aplicaţii unde nu trebuie să existe frecare.

Seria

Caracteristici

  • compatibil (mecanic) la montare cu ECN/EQN 1100
  • ax cu gaură înfundată D 6 mm
  • compatibil (mecanic) la montare cu ECN/EQN 1300
  • ax conic sau ax cu gaură înfundată

Encodere rotative absolute cu ax cu gaură de 90 mm

  • Principiu de tastare inductiv robust
  • Ax cu gaură străpunsă de 90 mm
  • EBI 4010: Funcție multiturn cu ajutorul unui contor de rotații alimentat cu baterie
  • Constau dintr-o unitate de scanare și un tambur gradat

Encodere rotative absolute cu ax cu gaură de 90 mm

  • Principiu de tastare inductiv robust
  • Ax cu gaură străpunsă de 90 mm
  • Constau dintr-o unitate de scanare și un tambur gradat

Encodere rotative absolute cu ax cu gaură de 180 mm

  • Principiu de tastare inductiv robust
  • Ax cu gaură străpunsă de 180 mm
  • EBI 4010: Funcție multiturn cu ajutorul unui contor de rotații alimentat cu baterie
  • Constau dintr-o unitate de scanare și un tambur gradat

Encodere rotative absolute cu ax cu gaură de 180 mm

  • Principiu de tastare inductiv robust
  • Ax cu gaură străpunsă de 180 mm
  • Constau dintr-o unitate de scanare și un tambur gradat
  • construcţie compactă
  • pentru axe de până la 12 mm
  • construcţie miniaturală pentru ax de până la 8 mm
  • construcţia traductorului conţine un ajutor de montaj special
  • cu capac de protecţie
  • Inductive absolute rotary encoders
  • Flange for axis mounting
  • Hollow through shaft
  • Multiturn function via battery-buffered revolution counter
